FluorCam植物多光谱荧光成像系统



FluorCam多光谱荧光成像系统是国际驰名FluorCam叶绿素荧光成像技术的高级扩大产品，可用于叶绿素荧光动态成像分析、多引发光光合效能成像分析、紫表光引发多光谱荧光成像分析、PAR吸收与NDVI（植物光谱反射指数）成像分析、GFP/YFP稳态荧光成像等，全面、非接触、高活络度反映植物生理生态、胁迫生理与抗性、光合效能等，宽泛利用于植物表型成像分析、植物胁婆纂抗性检测、植物病害与病例检测钻延注遗传育种高通量筛选、植物生理生态学、植物低级代谢与刺激代谢钻延注传染生态学钻研检测/生物检测等。





重要职能特点：

ü叶绿素荧光成像分析：植物光合效能、荧光淬灭热消散、光响应曲线、植物胁婆纂抗性等生理职能丈量检测





ü多光谱荧光成像分析：反映多酚与黄酮类等次级代谢产品动态变动、叶绿素动态变动、植物衰老、植物病虫害胁迫及非生物胁迫等

üGFP/YFP稳态荧光成像：遗传育种、基因象征

üNDVI成像分析：N素营养状态、植物胁迫等

ü  UV紫表光引发多光谱荧光成像技术： UV紫表光对植物叶片引发，能够产生拥有4个特点性波峰的荧光光谱，4个波峰的波长为蓝光440nm（F440）、绿光520nm（F520）、红光690nm（F690）和远红表740nm（F740），其中F440和F520统称为BGF，由表皮及叶肉细胞壁和叶脉发出，F690和F740为叶绿素荧光Chl-F。紫表光引发多光谱荧光能够用来活络、特异性地评估植物生理状态蕴含受胁迫状态，蕴含干旱、病虫害、环境传染、氮胁迫等

ü多引发光、多光谱荧光成像技术：通过光学滤波器技术，仅使特定波长的光（引发光）达到样品以引发荧光，同时仅使特定波长的引发荧光达到检测器。分歧的荧光发色团（如叶绿素或GFP绿色荧光蛋白等）对分歧波长的引发光“敏赣妆并吸收后引发出分歧波长的荧光，凭据此道理能够选配2个或2个以上的引发光源、滤波轮及相应滤波器，对分歧波长荧光（多光谱荧光）进行成像分析。如选配红光和蓝光及相应滤波器，能够对GFP和叶绿素荧光成像分析，还可选配绿色光源及相应滤波器，以对YFP进行荧光成像分析等；

ü可选配分歧规格型号，以实现分歧均一植物荧光成像面积：13x13cm、20x20cm及35x35cm，可对叶片或整株植物甚至多株植物进行尝试成像分析





ü可进行自动沉复成像丈量和无人值守监测，可设置两个尝试法式（Protocols）自动循环成像丈量，成像丈量数据自动按功夫日期存入推算机（带功夫戳）

ü带有Kautsky诱导效应、荧光淬灭分析、GFP稳态荧光成像及紫表光引发多光谱荧光成像分析等各类通用尝试法式（protocols），丈量分析参数达60多个

ü可选配RGB成像、红表热成像及高光谱成像，以便与叶绿素荧光成像融合分析，全面钻研分析状态结构、色彩、气孔导度、植物光谱特点、WUE（水分利用效能）、CWSI（水分胁迫指数）、植物生理生化等

ü丈量样品蕴含叶片、花草、果实、根系、植物其它组织及整株植物、藻类、幼型动物等





配置规格：

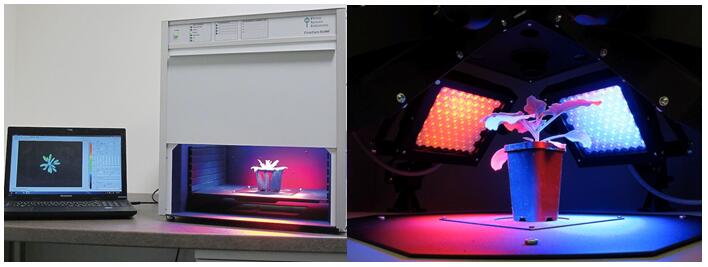

1.一体式：可进行叶绿素荧光成像分析及UV紫表光源引发4个波段的荧光成像分析，成像面积13 x 13cm，系统高度集成（整体配置于一个一体式暗合用操作箱内）、方便使用，具备7位滤波轮及多光谱荧光成像滤波器组、高分辨率CCD镜头、UV紫表光引发多光谱荧光成像职能？榧胺ㄊ饺砑等；具体又有如下几种职能配置：

 a)FluorCam多光谱荧光成像（尺度配置）

 b)FluorCam多光谱荧光成像＋GFP荧光成像

 c)FluorCam多光谱荧光成像＋QA再氧化＋OJIP成像分析系统

 d)FluorCam多光谱荧光成像＋GFP荧光＋QA再氧化＋OJIP成像分析系统

2.？槭剑耗？槭浇峁，具备高度可扩大性，不仅可进行叶绿素荧光成像分析及UV紫表光源引发4个波段的荧光成像分析，还可进行PAR吸收及NDVI成像分析、GFP绿色荧光蛋白等稳态荧光成像分析（选配），可凭据客户需要选配分歧的引发光源和滤波器组合，标配成像面积13 x 13cm，大型版成像面积20x20cm；

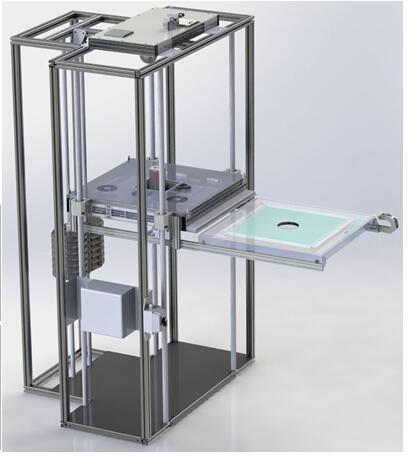

3.落地式：为大型多光谱荧光成像平台，均一植物荧光成像面积可达35x35cm，可进行叶绿素荧光成像、BGF成像、PAR吸收率成像、NDVI成像、GFP成像等





技术指标：

?尺度版成像面积达13x13cm，大型版成像面积达20x20cm或35x35cm，红表热成像、高光谱成像面积以物距大幼而定，幼到植物叶片、大到植物冠层甚至大片植物冠层成像分析

?尺度配置含滤波轮、ChlF.滤波器及高分辨率镜头，丈量参数蕴含Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, QY, QY_Ln, PARabs, Rfd，BGF，UV-Chl.F等60多个叶绿素荧光参数和稳态荧光

?紫表光引发多光谱荧光参数蕴含F440、F520、F690、F740

?高分辨率CCD镜头

• 最高图像分辨率：1360×1024像素
• 功夫分辨率：在最高图像分辨率下可达每秒20帧
• A/D 转换分辨率：16位（65536灰度色阶）
• 像元尺寸：6.45?m×6.45?m

?配置有通用叶绿素荧光成像丈量尝试法式（protocols）和稳态荧光丈量法式（选配），蕴含Fv/Fm Protocol，Kautsky诱导效应Protocol，荧光淬灭分析 Protocol，MCF多光谱荧光，稳态荧光丈量，光响应曲线及PAR吸收成像丈量等

?4个13x13cm LED光源板（大型版为4个20x20cm光源板，大型平台为整体式70x70cm光源板），双色光源（2红橙光＋2蓝光），双色光化学光（Actinic light1和Actinic light2）

?标配Actinic1光强300?mol(photons)/m?.s ，Actinic2光强2000?mol(photons)/m?.s，鼓和光闪4000?mol(photons)/m?.s

?标配丈量光为617nm红光，其它波段可选，持续功夫10?s - 100?s可调；

?UV紫表光源板：380nm紫表LED光源板，建设专用光源滤波片，用于引发植物样品多光谱荧光

?7位滤波轮及滤波器，用于成像丈量叶绿素荧光、F440、F520、F690、F740及GFP等稳态荧光（GFP荧光需选配相应职能？椋

?可选配远红光735nm(FAR)与650nm双色LEDs光源板及相应滤波器和职能法式？，用于丈量Fo’、PARabs及NDVI

?可选配1对青色LEDs光源板及相应滤波器等，可用于气孔职能丈量钻研

?可选配1对绿色LEDs光源板用于丈量YFG（须选配相应滤波器等）

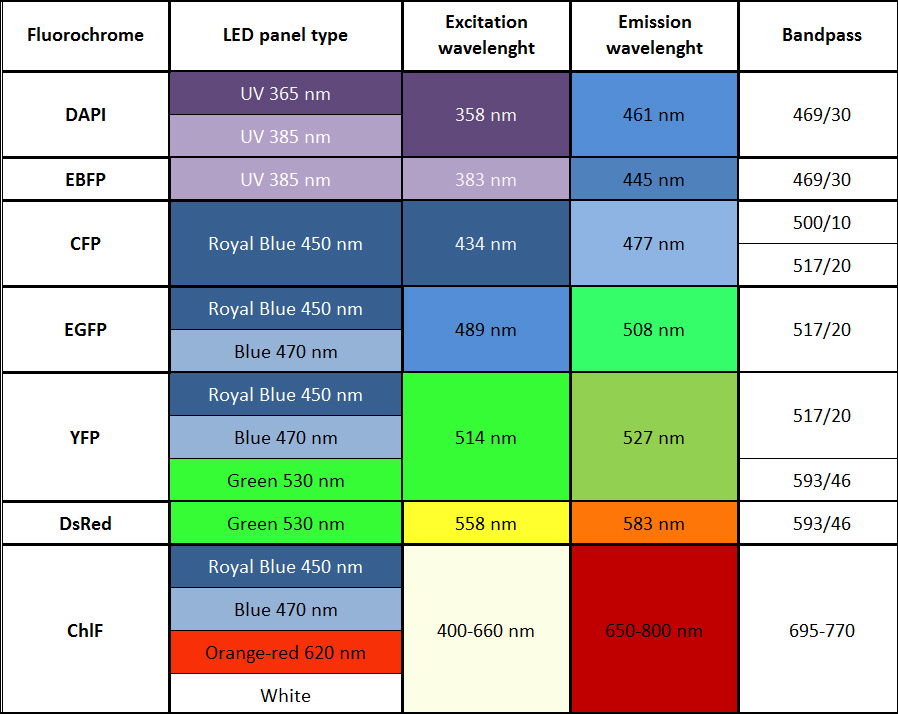

?如丈量其它荧光参数，须选配相应滤波器等（请征询EcoTech尝试室），以下为选配参考：





?FluorCam叶绿素荧光成像分析软件职能：具Live（实况测试）、Protocols（尝试法式选择定造）、Pre–processing（成像预处置）、Result（成像分析了局）等职能菜单

?客户定造尝试法式和谈（protocols）：可设按功夫（如丈量光持续功夫、光化学光持续功夫、丈量功夫等）、光强（如分歧光质光化学光强度、鼓和光闪强度、调造丈量光等），具备专用尝试法式说话和剧本，用户也可利用Protocol菜单中的向导法式模版自由创建新的尝试法式

?自动丈量分析职能：可设置一个尝试法式（Protocol）自动无人值守循环成像丈量，沉复次数及距离功夫客户自界说，成像丈量数据自动按功夫日期存入推算机（带功夫戳）

?快照（snapshot）模式：通过快照成像模式，能够自由调节光强、快门功夫及活络度得到清澈凸起的植物样本稳态荧光和瞬时荧光图片

?成像预处置：法式软件可自动鉴别多个植物样品或多个区域，也可手动选择区域（Region of interest，ROI）。手动选区的状态可所以方形、圆形、肆意多边形或扇形。软件可自动丈量分析每个样品和选定区域的荧光动力学曲线及相应参数，样品或区域数量不受限度（>1000）

?数据分析模式：具备“信号推算再均匀”模式（算数均匀值）和“信号均匀再推算”模式，在高信噪比的情况下选用“信号推算再均匀”模式，在低信噪比的情况下选择“信号均匀再推算”模式以过滤掉噪音带来的误差

?给光造度：静态或动态

?Bios：固件可升级

?通讯方式：千兆以太网

?供电电压：90 – 240 V

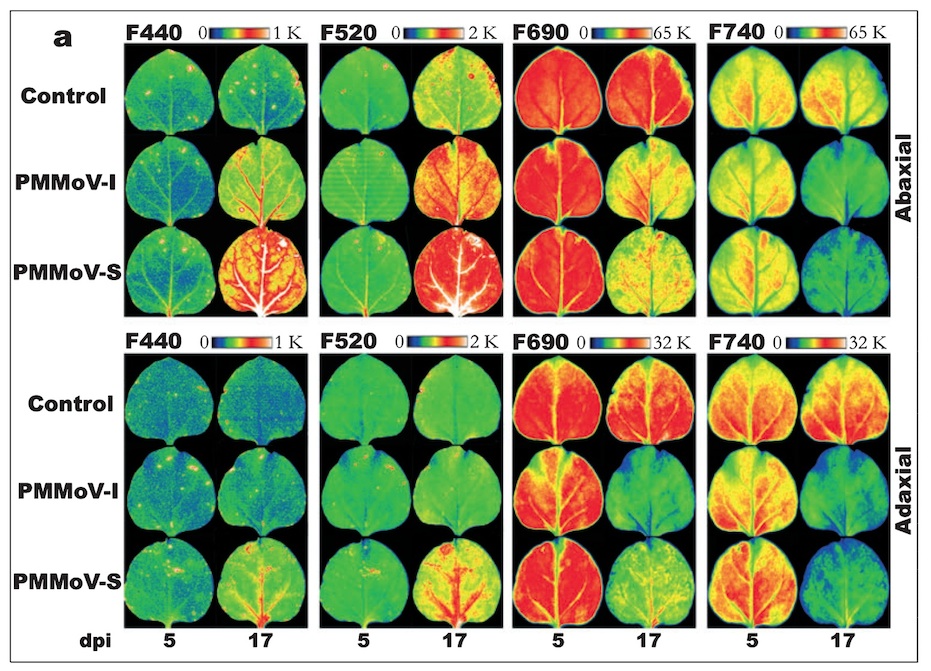

下图为植物接种病毒（PMMoV-I为意大利菌株，PMMoV-S为西班牙菌株）后（dpi为接种后的侵染天数）的紫表光引发多光谱荧光成像，其中Abaxial为叶片背面成像，Adaxial为叶片正面成像（引自Monica Pineda等，2008）





产地：欧洲
