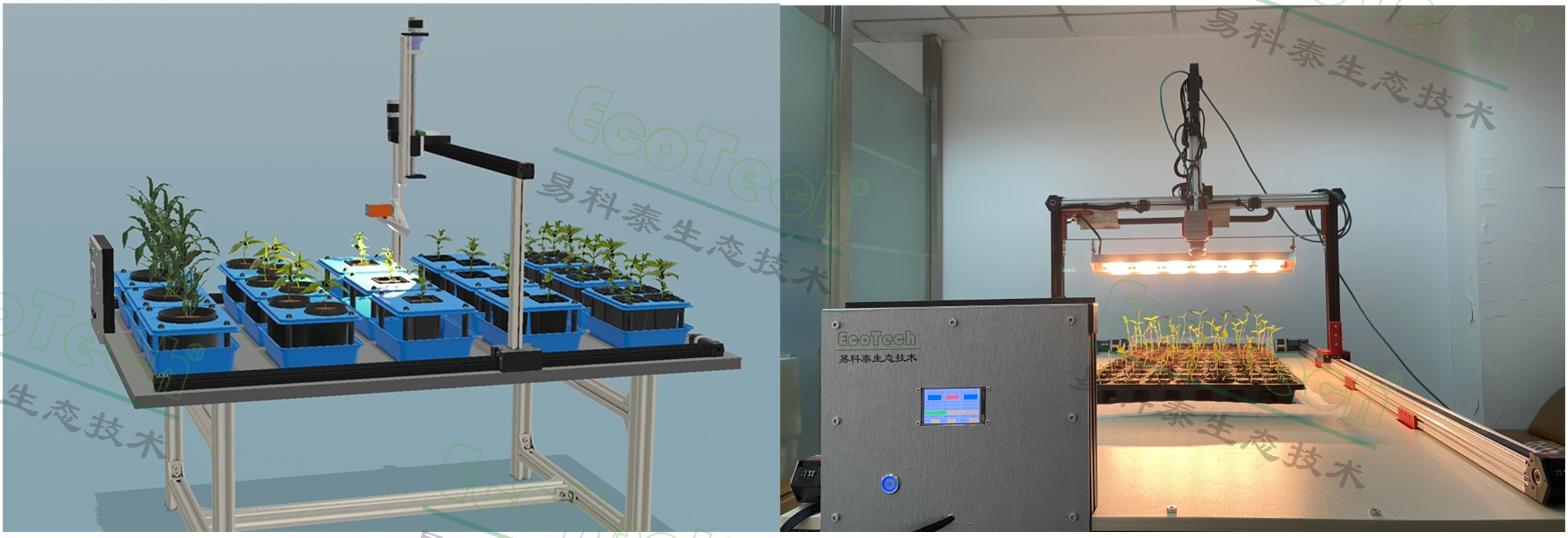

  PhenoTron^®-XYZ高通量植物表型成像分析系统，选取STP技术及视觉鉴别定位技术，集成多职能高光谱成像技术（荣获杨凌农高会“后稷奖”）、FluorTron^®叶绿素荧光成像技术（被评为十大“沉大农业科技创新成就”）、Thermo-RGB成像融合分析技术，合用于尝试室或温室全自动、高通量种苗与组培苗表型检测、作物表型钻研分析、植物生理生态钻延注光合生理钻延注种质资源检测、胁婆纂抗性评估与筛选等
。

重要特点如下：

• 可凭据需要矫捷选配分歧表型成像传感器技术：

1. 高光谱成像，400-1000nm、900-1700nm可选，超400个光谱波段
2. UV-MCF植物荧光高光谱成像，可同时获得蓝色、绿色、红色及远红波段的荧光光谱成像，不仅可对生物荧光在二维尺度上进行成像分析，还能够获得荧光光谱特点（光谱指纹）并在高光谱维度上（多达几百个）进行荧光光谱分析
3. 叶绿素荧光成像，蕴含LEDIF叶绿素荧光监测或叶绿素荧光成像
4. Thermo-RGB成像，蕴含红表热成像、RGB成像及红表热成像与RGB成像融合分析技术

• 红表热成像与可见光成像融合分析技术，选取多点精准融合技术，精确提取植物红表热成像（不受布景影响），并对分歧ROI进行温度分析
• 选取视觉鉴别定位技术，机械视觉镜头经过算法校准，在线监督全域植物状态并实现一键精准定位成像，自动采集表型数据
• 可选配基于蒸渗仪技术的iPOT数字化造就盆，全面监测沉量变动、泥土水分与温度，及叶片温度、叶绿素荧光、茎流、光合作用等生理生态参数

重要技术指标：

• 嵌入式主控系统，全中文操作界面，触控屏+PC端GUI软件双沉节造，可无线节造
• XYZ三轴全自动运行，精准定位扫描成像分析，运行精度1mm
• 支持组合号令，可自界说Protocols，自动执行XYZ三轴移动、终场、光源开关、快门触发等
• 支持地位影象，可一键注册、纪录、保留、读取坐标信息，自动移动精准定位采集表型数据
• 视觉鉴别定位精度：优于2cm
• 标配扫描成像面积：180×80cm，Z轴可起落领域30cm，可客户定造其他规格
• 多职能高光谱成像：

1. 蓝绿荧光Fb（或F440）和Fg（或F520）及胁婆渍导次级代谢产品指数等
2. 叶绿素荧光Fr（或F690）和Ffr（或F740）等
3. 荧光比值植物，如Fb/Fg、Fb/Fr、Fb/Ffr、Fr/Ffr等，及F730-740/F680-690（反映叶绿素含量及植物持久胁迫等）、F735/F700（可精确反映叶绿素含量）等
4. 植物冠层结构指数：NDVI、RDVI、MSR、SAVI、MSAVI、TVI、MCARI、MTVI、EVI等
5. 植物或作物色素指数，蕴含叶绿素指数、胡萝卜素指数、花青素指数等
6. 叶黄素循环色素指数
7. 色彩指数：蕴含红度指数、绿度指数、蓝度指数、比值指数等，可分辨100多种色彩波段
8. 生理生态指数：蕴含健全指数HI、衰老指数PSRI、日光诱导叶绿素荧光指数等
9. 光合物候指数：CCI、NIRv、ΔPRI等
10. 水分指数等

• SWIR高光谱成像：光谱通路220，信噪比1000:1，自由选择感兴致光谱波段，削减数据冗余，可成像丈量分析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数等，可分析泥土有机碳及总氮状态

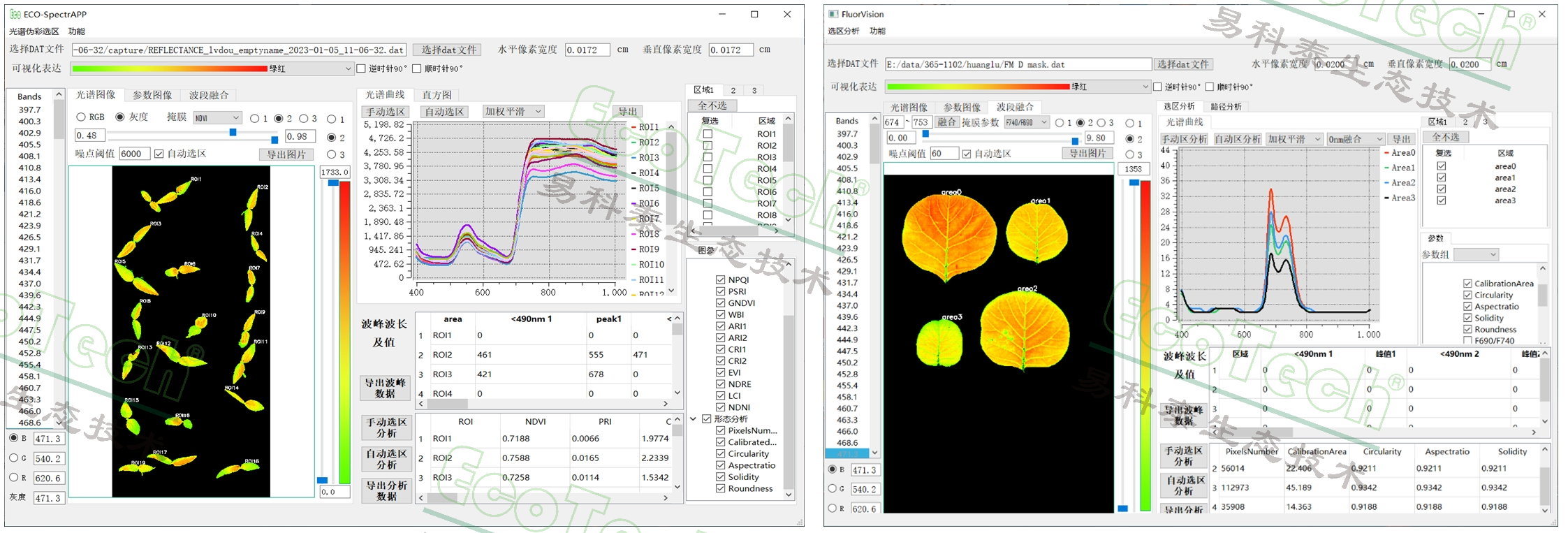

• SpectrAPP高光谱表型成像分析软件及 FluorVision高光谱荧光成像分析软件，可进行光谱融合、ROI选分辨析、?积校准、频率直方图、自动动鉴别分歧波段峰值并分析其?值等，近百种参数一键分析

• Thermo-RGB成像：

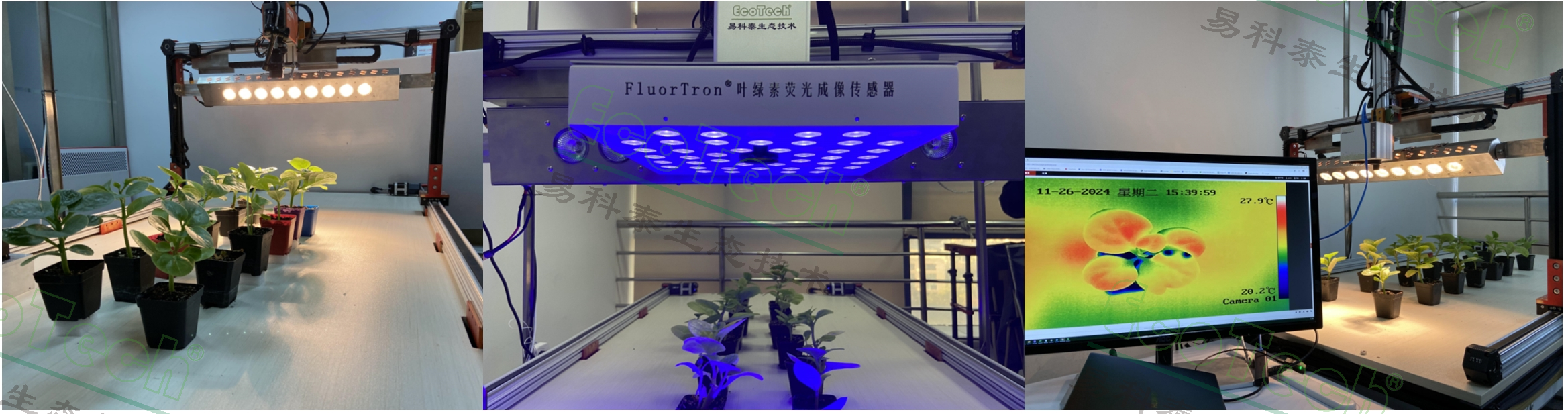

1. 可见光-红表热成像双镜头主机，RGB分辨率2000万像素，红表热成像分辨率：640*512
2. 测温领域：-20℃-150℃或0℃-550℃
3. 工作画面：同时显示、切换显示，可自主切换单张采集或陆续采集等工作模式
4. Thermo-RGB成像融合分析：可进行手动/自动ROI分析；光照/背光叶片长度、宽度、周长、凸包面积、圆度等状态分析；最高、最低、均匀温度、最大温差、中位数等温度分析；R/G/B、H/S/V等色彩分析，具备温度直方图统计、蹊径分析、温度转换、图/表导出等职能
5. Thermo-RGB？夭⒖稍谙咄枷裎尴叽，实时监测RGB及红表热成像画面及温度信息

• 叶绿素荧光成像：

1. 500万像素高分辨率、高活络度视频叶绿素荧光成像，帧频70fps
2. 可运行荧光淬灭分析、Kautsky诱导效应等Protocols，也可自编程运行protocol
3. 可选配植物状态分析，如长度、宽度、投影面积（相对生物量）、凸包面积、圆度等
4. 叶绿素荧光成像丈量参数：Fo、Fm、Fp、Ft、Fs、Fm’、Fv/Fm（QYmax）、ΔF/Fm’（YPSII）、Fv/Fo、NPQ、Rfd、Y(NPQ)、Y(NO)等

利用案例：

分歧处置下的绿豆种苗高光谱成像检测：左侧苗盘泥土施加营养液（氮磷钾及中微量元素），右侧为对照组，通过HI指数反映出施加营养液的种苗健全状态显著高于未施加种苗

木耳菜幼苗叶绿素荧光成像尝试：上图顺次为RGB图、Fm成像、QY_max成像，左侧幼苗泥土施加光合作用阻断剂24h，由Fm能够看出DCMU沿叶脉扩散后叶片的响应，而相应QY_max也显著低于对照组
