ThermoInspector 红表热成像监测规划

1 规划简介
  ThermoInspector 是用于热监控、分析和评估的自动化检测系统？捎糜谧柿希ㄈ缢芰稀⒔鹗舻龋⑸铩⒒Ч痰燃跋嘤υ熳饕档攘煊虻墓た亍卜馈⒅柿拷谠旒嗖夂凸碳嗖饨谠，如焊接、加热、冷却、锻接、生物发酵等， 可实时丈量，纪录和评估热信息，并与现有的机械节造系统和 PLC共同使用。

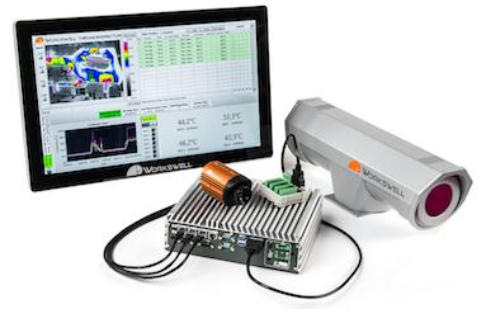

  ThermoInspector 系统蕴含一个中央处置单元，同时可支持多达 4 台热像仪。 所有热像仪均选取高活络度（优于 0.03℃）红表热传感器，温度丈量领域可达﹢2000℃。正由于这些非凡的个性，它能够陆续丈量和评估被测产品表表的热场，无论是塑料、金属还是生物资料。因而，本系统能够查抄热个性，例如热梯度，最高或最低温度，以及评估温度沿热断面的分散情况，查抄所选区域中温度上升的速度。

  每个 ThermoInspector 系统均支持多相机热辐射丈量、相机节造、调色板设置、温度领域设置，和界说其他更多职能。用户可选择分歧分辨率相机：640×512、 336×256、 160×128，也可选择分歧焦距镜头。

2 重要技术特点
 ●全套齐全红表热成像视觉规划
 ●LWIR640px、 336px、 160px 分辨率可选
 ●即插即用式装置和简易设置
 ●壮大的全屏可视化操作
 ●图形、表格、统计数据、 OK/NOK 批示灯
 ●8x 数字输入输出接口， 4x 以太网端口
 ●通过以太网线和 24V 直流电供电
 ●IP65 防护等级和触摸屏
；
 ●温度领域-25°C～150°C, -40°C ～550°C，最高可选 2000°C

3 两种壮大的中央处置单元
 3.1 触摸屏中央节造单元
  ·工业化一体机解决规划
  ·前面板 IP65 防护等级
  ·急剧简易装置
  ·VESA 接口
  ·全 HD 触摸屏显
  ·4 路 PoE 以太网端口
  ·报警数字输出
  ·独立输入触发器
  ·24V DC 输入电源
  ·为 PLC 额表提供 2 路以太网口
  ·串行通讯

 3.2 无源中央节造器
 ThermoInspector 中央节造器使用无源节造器版本节俭尺寸和成本，并选取与触摸屏类型一样的机能和接口。 用户能够使用带键盘的全高清液晶显示器进行系统配置集成。尺寸仅有 26×22×8 cm 的无源节造器，是世界上最幼的多镜头热成像监测系统。

4 系统节造
 4.1 实时成像

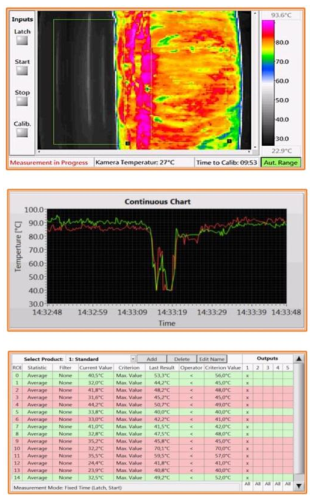

 ThermoInspector 自动检测所有的红表相机。用户可设置分歧的调色板色彩、等温线、人为温度领域或扭转相机测温领域。 直观的图像界面便于查抄用户配置和系统齐全性。操作员可选择分歧类型的丈量工具（点、线、矩形、圆等）并查抄实时数据流和值。
 4.2 图像评估
 ThermoInspector 系统在监测运行期间能直接在屏幕上显示所有必要的数据和信息。从实时辐射流（最多 4 台热像仪），蕴含每个 ROI（兴致区）的设置分析，到功夫图、温度曲线和奉告操作员的数字批示器。
 4.3 报警和规定设置
 在现实出产中，操作员应能设置分歧分析步骤来覆盖多种工业利用领域。 ThermoInspector提供了多种拥有本地可设置发射率的丈量工具，操作员还可界说统计标签，如最大值，最幼值，均匀值，差值和中值等。当设置前提被粉碎时，系统显示报警并将数字信号输出至 PLC。由于人道化且可配置的环境， ThermoInspector 在很短功夫内即可启动运行。 本系统蕴含数百种已建设职能，可用于任何类型的利用，也正由于此，集成不必要编写任何额表的算法。

5 利用领域
 5.1 造作工业
  ·塑料注塑造作
  ·机械喷涂前火焰喷射不变性
  ·激光焊接时的临界温度
  ·最终测试期间的整个组件
  ·切割和压力工具过热
  ·资料冷却和预热
  ·铝感应焊接
  ·金属钎焊和烧结
  ·粘合或发泡等

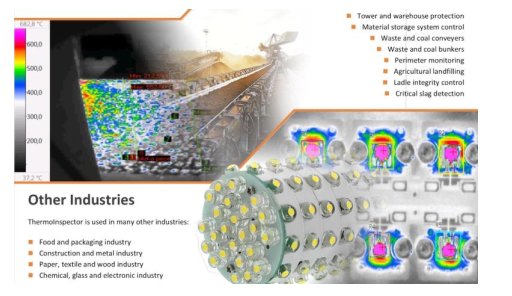

 5.2 安全与防火
  ·塔楼和仓库
；
  ·物料存储系统节造
  ·废料和煤炭输送机
  ·废料和煤炭仓库
  ·周界监控
  ·农业填埋
  ·钢包齐全性节造
  ·关键炉渣检测
 5.3 其他行业
  ·食品和包装行业
  ·工程和金属行业
  ·造纸、纺织和木材行业
  ·化工、玻璃和电子行业
  ·农、林、生态环境领域
  ·动、植物生理生态监测
