PhenoTron-SR植物表型成像分析系统

Plant Phenotyping from Shoots to Roots

   PhenoTron-SR植物表型成像分析系统可同时对作物根系及苗、作物冠层进行表型成像分析。系统由主机系统和光谱成像系统组成：主机系统蕴含系统平台（主机箱）、节造单元、样品陀注数据处置服务器等组成；光谱成像系统由光谱成像单元（蕴含成像传感器、光源、云台等）和自动扫描轴组成。其重要技术特点如下：

1)  Phenotyping from shoot to root: 可对植物地上部门（shoot）和地下根系（特造RhizoTron植物根系观测造就盒RhizoBox）进行表型性状成像分析

2)  标配为60度倾斜自动扫描成像，同时对RhizoBox根系和幼苗进行高光谱成像分析和RGB成像分析，可选配其它角度如45度、70度和90度（垂直扫描成像）

3)  可选配顶部冠层RGB成像分析、红表热成像分析、高光谱成像分析、叶绿素荧光成像分析（可选配适于正常造就盆的样品托）

4)  可选配iPOT数字化植物造就盆或RhizoBox根系造就盒，持续监测泥土水分温度、沉量、植物成长、光合效能、PI（performance Index）、茎流等生理生态指标，可自动采集泥土渗漏水并进行泥土营养盐分析

5)  ？槭浇峁，具备壮大的系统扩大职能，系统平台自动万向脚轮，方便移动

6)  可远程节造、自动运行数据采集存储等职能

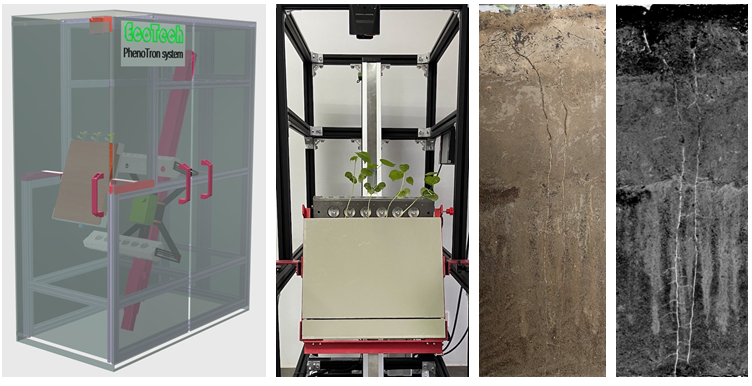

自左至右顺次为：系统透视图、系统内部结构图（蕴含侧面倾斜自动扫描轴、RhizoBox、顶部成像传感器等）、棉花根系RGB成像、棉花根系高光谱成像分析（900-1700nm）

技术指标：

1)  节造单元为嵌入式操作系统，全中文触控屏，方便系统调试、试运行等

2)  用户可通过PC端全中文GUI软件实现远程操控相机及平台

3)  支持组合号令：最高可设置10条号令，实现无人值守工作

4)  串口通讯和TCP/IP和谈，实现与单片机的通讯节造和远程通讯和谈

5)  标配自动扫描轴60度倾斜，可预防倾斜根系造就盒的泥土扰动影响

6)  自动扫描轴推扫速杜纂精度：1-90mm/s可调，移动精度1mm

7)  有效扫描领域：标配120cm

8)  样品托：标配RhizoBox根盒40cm宽（宽度可调，40cm为标配最大宽度）、最大高度可达100cm，可选配其它规格

9)  样品托盘适配于单个大造就盆或多个幼造就盆，可凭据客户需要定造

10)      VNIR高光谱成像：

a)  波段领域：400-1000nm

b)  波段数：224通路

c)  光谱分辨率：FWHM 5.5nm

d)  空间分辨率：不低于1024x1024

e)  信噪比600:1

f)  分析参数：可成像丈量分析作物生化、生理指标如叶绿素含量、花青素含量、胡萝卜素含量、光利用效能、健全指数、覆盖度、胁迫等20多个参数

11)      SWIR近红表高光谱成像：

a)  波段领域：900-1700nm

b)  波段数：224通路

c)  光谱分辨率：FWHM 8nm

d)  空间分辨率：不低于640x640nm

e)  信噪比：1000:1

f)  分析参数：可成像丈量分析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数等

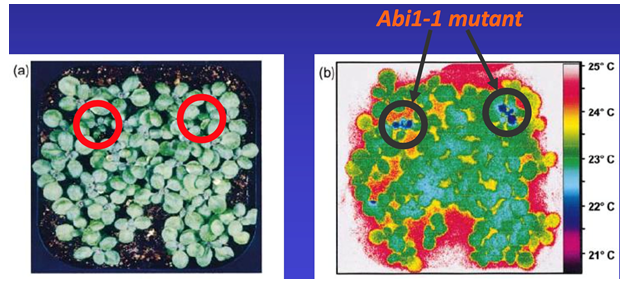

12)      红表热成像（选配）：

a)  分辨率：640x512像素

b)  丈量温度领域：-25°C－150°C

c)  活络度：0.03°C（30mK）@30°C

d)  光谱领域：7.5－13.5μm

e)  传感器：非造冷红表焦平面感应器，已多点校准（具校准证书）

f)  1-14倍数码变焦

g)  软件具备调色板（天然、彩虹、灰度、梯度等14种色彩组合）、差值技术、温度领域设置（以扭转色彩散布或凸起选择领域等）、等温线模式、选分辨析（点、线、多边形等）、温度扫描（显示所选线的温度散布曲线等）、剖面温度、功夫图等；可显示图片信息；具备汇报模式等；可进行节造设置

13)      RGB彩色成像：高分辨率 RGB 成像，分辨率达 18MPixels，10 倍光学变焦，可选配其它分辨率镜头，建设专业植物根系和shoots分析软件

14)      叶绿素荧光成像单元（选配）：

a)  专业高活络度叶绿素荧光成像CCD，帧频50fps，分辨率720x560像素，像素大幼8.6x8.3?m

b)  光化学光最大1000?mol.m^-2. s^-1可调，鼓和脉冲3900?mol.m^-2. s^-1

c)  可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭分析、光响应曲线等protocols

d)  50多个叶绿素荧光自动丈量分析参数，蕴含：Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等，自动形成叶绿素荧光参数图

e)  自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频率直方图

15)      可选配空气温湿度、光照及顶部激光测距？

16)      系统平台规格：标配约120cm x 60cm x160cm（长x宽x高）、沉量约50kg

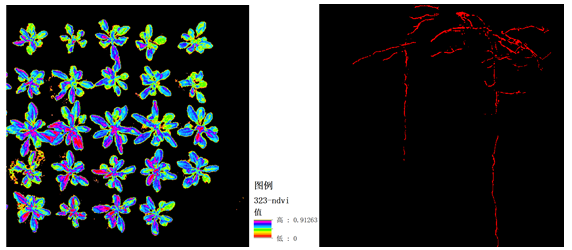

左图为顶部冠层高光谱成像（NDVI），右图为根系成像提。瞎琋G28生态技术公司EcoTech尝试室提供）
