移动式PlantScreen植物表型成像分析平台

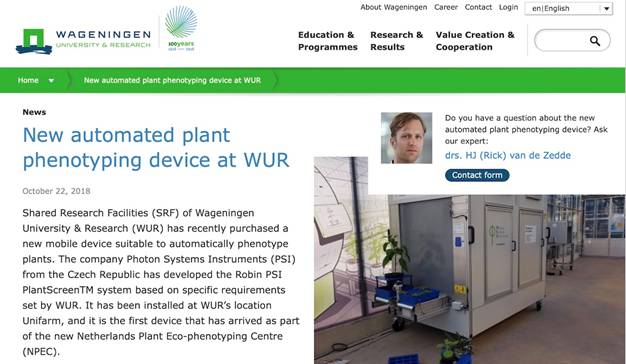

   全球首款移动式（Mobile）PlantScreen植物表型分析平台在荷兰植物生态表型中心（NPEC）装置运行
，这是该中心成立后装置运行的首套植物表型分析系统
，整个平台选取可移动式设计
，有轮子能够方便在温室内移动
，被称为“可移动的高通量植物表型成像分析平台”。详情链接：https://www.wur.nl/en/newsarticle/New-automated-plant-phenotyping-device-at-WUR.htm

该表型平台蕴含3个职能
？椋鹤远堵趟赜獬上裾闪俊3D激光三角丈量、RGB 3D成像丈量。

Automated Chlorophyll Fluorescence, 3D laser triangulation and RGB imaging. The data looks promising !

重要职能特点

?  自动叶绿素荧光成像：PSI于上世纪90年代初次将叶绿素荧光脉冲调造技术（PAM）与CCD技术结合
，研造成功叶绿素荧光成像技术并贸易化出产（FluorCam）(LadislavNedbal, etc. Kinetic imaging of chlorophyll fluorescence using modulated light. Photosynthesis Research, 2000)
，开创了叶绿素荧光技术的二维甚至三维时期
，FluorCam叶绿素荧光成像技术成为植物生理性状表型分析的必选技术
，也是目前活络度最高、利用最宽泛、颁发论文最多的植物生理生态与表型分析技术
，脉冲调造叶绿素荧光成像技术是目前唯一被学术界宽泛认可和利用的植物生理性状表型分析技术（Henning Tschiersch, etc. Establishment of integrated protocols for automated high throughput kinetic chlorophyll fluorescence analyses. Plant Methods, 2017）
，合用于从拟南芥、种苗（种子萌发幼苗）到水稻、幼麦等中型作物及玉米等大型作物（可高达300cm）的光合作用效能、胁婆纂抗胁迫等生理性状表型高通量分析与筛选。

?  3D激光扫描成像丈量：可对植株进行 3D建模；并自动获得壹积、植株总壹积、叶片投影面积、植株叶片投影总面积、壹积指数、植株总壹积指数、叶片紧实度、植株紧实度、株高、数字生物量、茎秆高度、茎秆长度、分枝数量等状态学参数。并可将叶绿素荧光成像、高光谱成像、红表热成像等在激光3D模型上进行投射
，天生叶绿素荧光、高光谱、温度3D图像
，实现真正的3D表型成像分析。

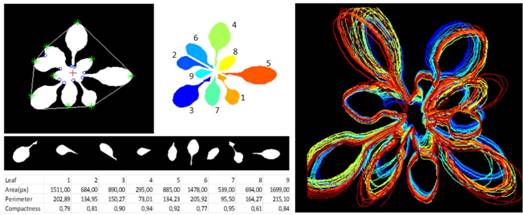

?  RGB 3D成像：对植株进行状态结构分析丈量和色彩宰割丈量并推算相应参数指数等。独有的叶片成长追踪分析技术（leaf tracking protocol）和RGB“面具”职能
，可为其它叶绿素荧光成像、高光谱成像、热成像等设置精准的ROI或者界说天堑。

运行leaf tracking protocol叶片追踪分析职能、叶片宰割分析职能、色彩分析

?  可选配VNIR高光谱（光谱领域350-900nm或400-950nm）或SWIR高光谱（900-1700nm或1000-2350nm）成像分析单元
，在线分析归一化指数NDVI、单一比值指数SR、改进的叶绿素吸收反射指数MCARI、改进的叶绿素吸收反射指数1MCARI1、最优化泥土调整植被指数OSAVI、绿度指数G、转换类胡罗卜素指数TCARI、三角植被指数TVI、ZMI指数、单一比值色素指数SRPI、归一化脱镁作用指数NPQI、光化学植被反射指数PRI、归一化叶绿素指数NPCI、Carter指数、Lichtenthaler指数、SIPI指数、Gitelson－Merzlyak指数、花青素反射指数等

?  可选配标配版红表热成像（分辨率640x480像素
，活络度0.03摄氏度）或高分辨率高活络度红表热成像分析单元（分辨率1024x768像素
，活络度0.02摄氏度）

?  可选配3D NIR红表热成像单元
，以钻研分析植物水分散布情况
，波段领域900-1700nm
，分辨率638x500像素

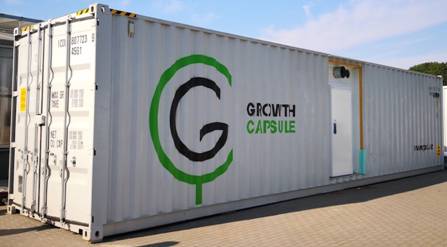

?  可选配可移动（集装箱式）成长舱/气象舱（Growth Capsule）。该成长舱/气象舱选取集装箱式设计
，可方便移动运输,由一个独立的单元或两个单元组成其重要技术特点：

1)   每个单元可独立调节环境前提
，温度、湿度、光照及CO2调控并在线监测显示在触摸屏上

2)   光照调控选取智能多通路LED光源
，可选配冷白光、RGB三色光源、近红表等多色光源
，分歧波段光源可按分歧比例搭配组成分歧光质前提
，可仿照昼夜节律、有云气象等
，具备day/night、dawn/dusk、cloudy/sky等protocols

3)   温度节造领域：-5～40摄氏度或10～40摄氏度（不受光照影响）

4)   湿度节造领域：40%～80%

5)   大。ㄋ12.2m(L) x 2.45m(W) x 2.9m(H)

6)   可
？亍⒃冻淌菹略

7)   利用于植物造就监测：可选配叶绿素荧光、植物生理生态、光合作用监测

8)   利用于植物表型分析：可选配XYZ三维扫描式PlantScreen植物表型成像分析系统

南宫NG28生态技术公司为您提供植物表型分析全面解决规划:

?  手持式或便携式叶绿素荧光丈量与成像技术

?  手持式或便携式植物光谱与高光谱成像丈量技术

?  手持式或便携式红表热成像技术

?  FluorCam叶绿素荧光成像全面解决规划

?  FluorCam多光谱荧光成像技术全面解决规划

?  FKM多光谱荧光动态显微成像技术规划——细胞亚细胞水平分析植物性状

?  Specim高光谱成像技术全面解决规划

?PlantScreen高通量植物表型成像分析技术

?  叶绿素荧光成像、高光谱成像、红表热成像、多光谱成像、RGB成像综合集成技术规划
