用处：

凭据分歧配置，可组合成合用于野表的系统或合用于尝试室的系统，监测原位泥土或尝试室土柱的水分、水势、温度、盐分数据
。

组成：

u TDR/MUX/mpts 8通路数据采集器

u FP/m 传感器，合用于田间丈量，可丈量泥土水分（TDR技术）

u FP/mts 传感器，合用于田间丈量，可丈量泥土水分（TDR技术）、泥土盐分（电导率）、泥土温度

u LP/ms 尝试室用迷你型泥土水分/盐分传感器

u LP/t 尝试室用迷你型泥土温度传感器

u LP/p 尝试室用迷你型泥土张力计

u 金属筒，用于搁置土柱样本，装置LP迷你型传感器

u MIDL-2 GPRS
？，选配，用于远程节造TDR/MUX/mpts数采

u 供电装置

u 机箱、三脚架

各组成具体介绍：

TDR/MUX/mpts 数据采集器

TDR/MUX/mpts数据采集器有8个通路，可接8个FP/m或FP/mts或LP/ms传感器
。还有一个端口最多可接16个LP/t或LP/p传感器

每个TDR通路和TDR传感器可单独进行校准，以得到更精确的泥土水分含量数据

内置存储器能够存储数千个数据，USB数据线与电脑通讯，软件免费

内置温度传感器和内置时钟

供电6-15VDC，耗电极幼

工作温度0-85℃

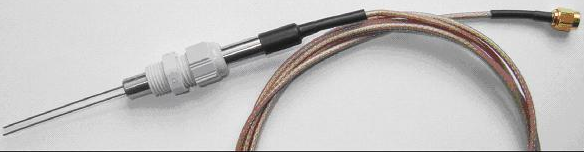

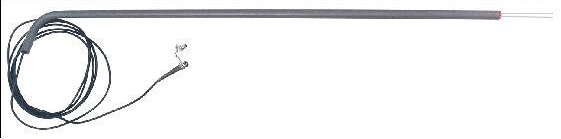

FP/m泥土水分传感器和FP/mts泥土水分、温度、盐分传感器

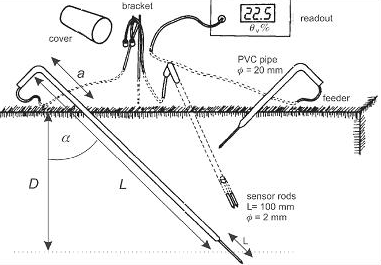

FP/mts泥土水分、温度、盐分传感器使用TDR（时域反射）技术，同时丈量原位泥土水分、温度、盐分（电导率）
。薄壁的PVC探头体，最大限度地预防了“热桥”效应，从而使数据丈量更精准
。传感器合用于固定装置在一个地址持久监测，也能够用于便携丈量
。

FP/m只能丈量泥土水分含量，FP/mts则可能丈量泥土水分、温度、盐度3个参数
。

探杆最短可以为15cm，无弯曲，最长可达400cm
。150cm的到货时为套件，用户自行组装
。订货时请指定探杆长度
。

参数：

泥土水分含量丈量精度：读数的2%，盐分0.01S/m，温度0.5℃

传感器：2根100mm长，3mm直径不锈钢探针

丈量区域：传感器周围直径5cm、高11cm的土柱

探头体：PVC管，直径2cm，长度15-150cm可选

线缆长度：1.5m-6.0m

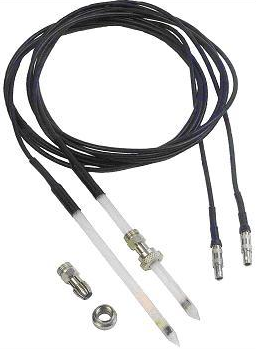

LP/ms尝试室用迷你型泥土水分、盐分传感器

LP/ms迷你传感器，合用于尝试室内监测土柱的水分和盐分运移，多个LP/ms能够垂直散布插入土柱，监测水分、盐分的垂直运移，若是同时使用共同使用迷你型张力计LP/p，就能够丈量泥土吸水、释水过程的水分、水势梯度数据，从而得到齐全的泥土非鼓和个性方面的数据，好比泥土pF水分特点曲线，泥土非鼓和导水率（ku），非鼓和水扩散率等
。

参数：

装置孔：8mm直径

传感器：2根0.8mm直径不锈钢探针，长53mm

丈量区域：传感器周围直径5mm、高60mm的圆柱

线缆：1m

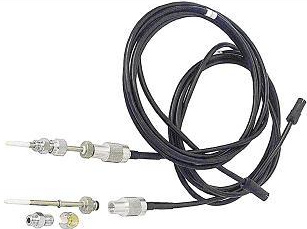

LP/p尝试室用迷你型泥土张力计

LP/p用于尝试室内监测土柱的水势，多个张力计可垂直散布插入土柱，这样就能够得到土柱水势的垂直散布数据，若是同时使用共同使用迷你型泥土水分传感器LP/ms，就能够丈量泥土吸水、释水过程的水分、水势梯度数据，从而得到齐全的泥土非鼓和个性方面的数据，好比泥土pF水分特点曲线，泥土非鼓和导水率（ku），非鼓和水扩散率等
。

参数：

压力膜：15mm长、3mm直径陶土杯

压力传感器：单臂电桥压阻传感器

漂移：20mbar/月，相对误差：15%，分辨率：1mbar

线缆长度：1m

装置孔：8mm直径

LP/t尝试室用迷你型泥土温度传感器

LP/t泥土温度传感器用于尝试室内丈量土柱的温度即时变动，薄壁的半刚性聚乙烯探头体，最大限度地预防了“热桥”效应，从而使温度丈量更精准
。多个传感器能够插入统一土柱分歧剖面，从而丈量土柱温度的垂直散布，若是共同LP/ms迷你泥土水分、盐分传感器，和LP/p迷你泥土张力计，能够得到泥土吸水-释水过程的非等温土温散布数据，若是土柱再装置一个热通量传感器，还可得到泥土的热传导系数
。

参数：

传感器：电子温度传感器，带数模转换器

丈量领域：-20-60℃

分辨率：0.01℃

绝对误差：幼于0.5℃

线缆：2m

装置孔：8mm直径

土柱金属筒

金属筒，用于搁置土柱样本，装置传感器
。

筒壁厚2.75mm，高100mm，内径55mm
。

筒壁散布有传感器装置孔，用于装置LP/ms和LP/p传感器
。装置孔螺旋散布，尽可能削减传感器之间的影响
。

右图中的圆筒即是
。

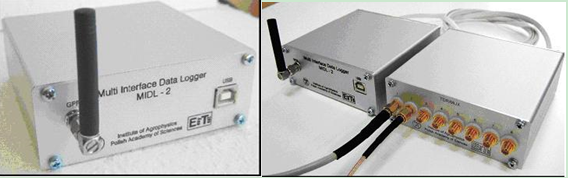

MIDL-2 GPRS
？

  MIDL-2 GPRS
？橛糜诤蚑DR/MUX/mpts数据采集器形成组合，MIDL-2
？橥ü齣nternet服务器采集TDR/MUX/mpts数据采集器的数据，使用手机的GPRS技术，数据能够用internet浏览器获取，还能够设置用户名、密码对数据进行；
。MIDL-2能够更新数采当前的丈量参数设置（数采时钟，丈量频率，通路数，丈量变量，GPRS衔接功夫表等）
。

数采内的数据导入电脑后，还能够远程清空数采的内置存储器，为以来的新数据腾出空间
。

一个MIDL-2 能够最多为16个TDR/MUX数采提供数据通讯，数据被存到IA PAS服务器，或者用户自己的ftp服务器
。

还可通过RS485端口衔接其他丈量设备
