    RhizoTron®根系表型高光谱成像分析系统可对成长于RhizoBox根盒（带根窗）的作物根系进行高光谱成像分析和UV激产生物荧光成像分析（选配），可选配Thermo-RGB成像分析及冠层表型成像分析
。系统由主机系统和光谱成像系统组成：主机系统蕴含系统平台（主机箱）、节造单元、样品陀注数据处置服务器等组成；光谱成像系统由光谱成像单元（蕴含成像传感器、光源、云台等）和自动扫描轴组成
。其重要技术特点如下：

• 基于RhizoTron®根窗技术的高光谱成像分析技术，可选配分歧规格尺寸RhizoBox根系观测造就根盒，或自己造作造就根盒；可选配多通路智能LED造就台
• 标配为60度倾斜自动扫描成像，同时对RhizoBox根系和幼苗进行高光谱成像分析和RGB成像分析，可选配其它角度如45度、70度和90度（垂直扫描成像）

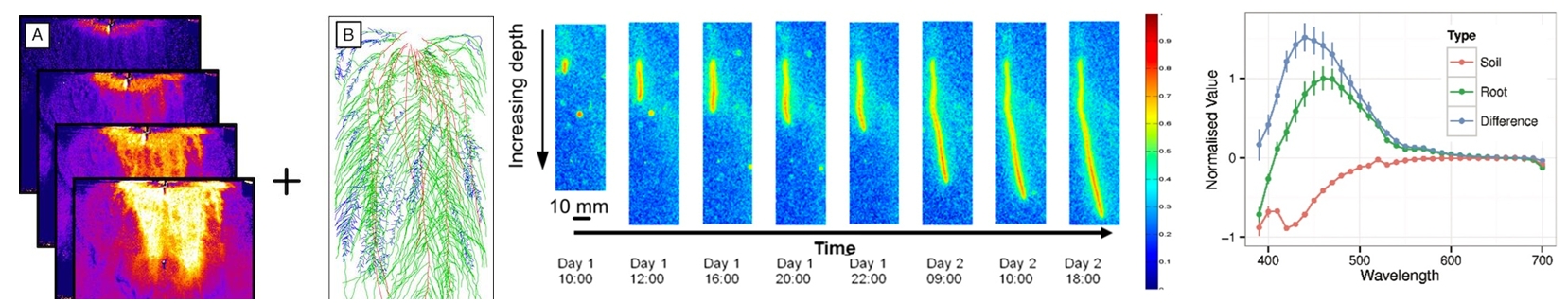

• 可对根系进行UV-MCF紫表光激产生物荧光高光谱成像，以钻研分析根系活动及根系与泥土互作关系、荧光假单胞菌等Avraham Alony and Raphael Linker, 2013）；或选配根系Thermo-RGB成像分析
• 可选配顶部冠层RGB成像分析、红表热成像分析、高光谱成像分析、叶绿素荧光成像分析（可选配适于正常造就盆的样品托）

• 可选配iPOT数字化植物造就盆或RhizoBox根系造就盒，持续监测泥土水分温度、沉量、植物成长、光合效能、PI（performance Index）、茎流等生理生态指标，可自动采集泥土渗漏水并进行泥土营养盐分析
• ？槭浇峁，具备壮大的系统扩大职能，系统平台自动万向脚轮，方便移动
• 可远程节造（选配）、自动运行数据采集存储等职能

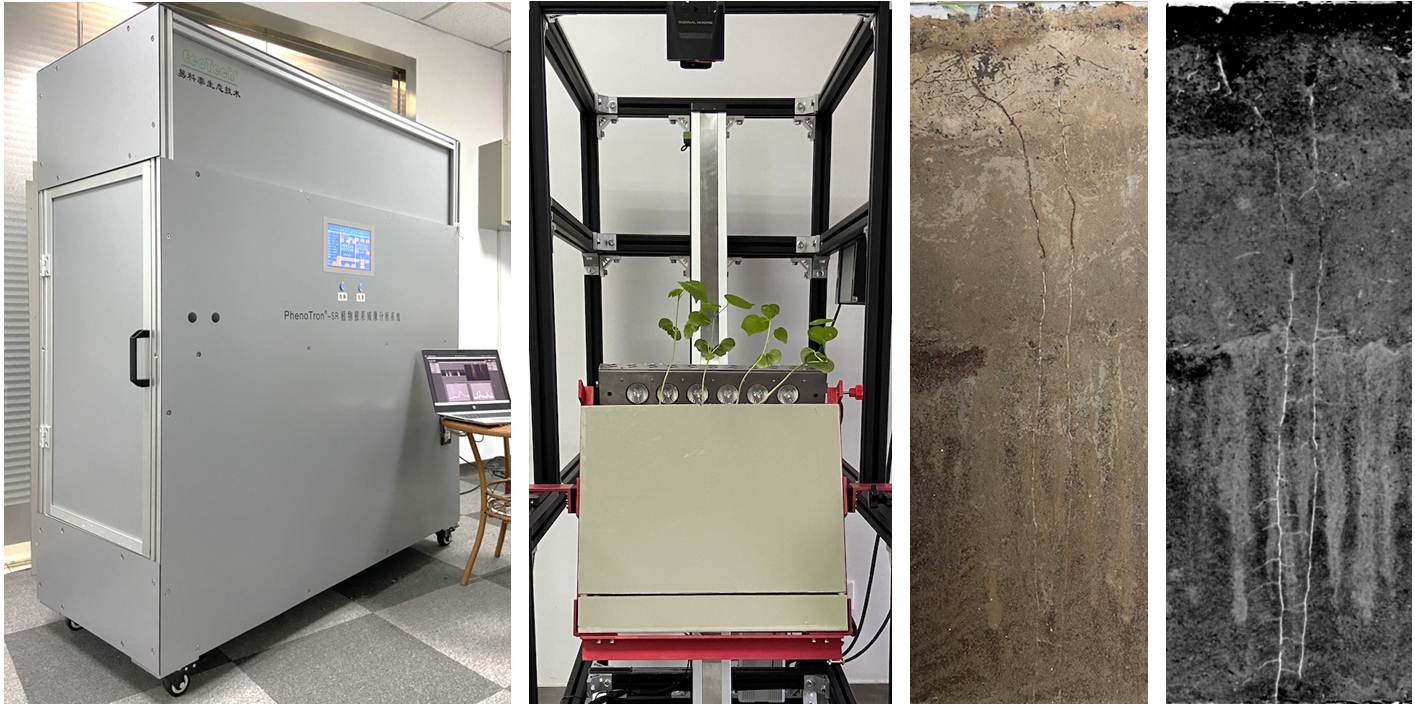

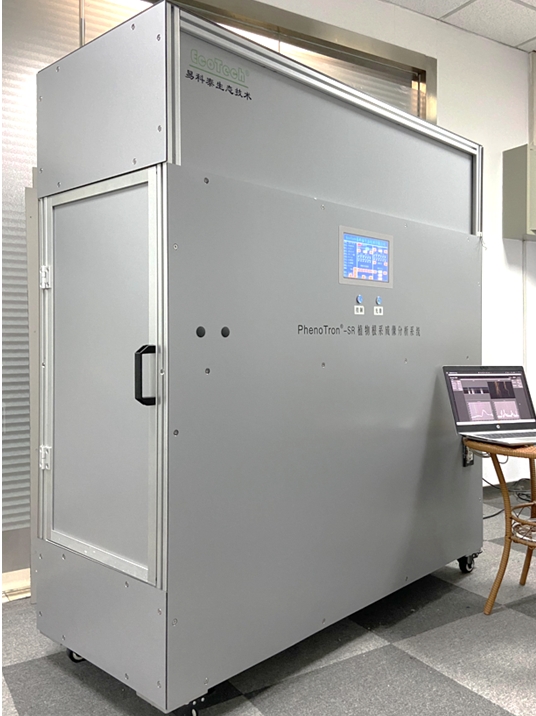

自左至右顺次为：RhizoTron®根系高光谱成像分析系统、系统内部结构图（蕴含侧面倾斜自动扫描成像平台、RhizoBox、顶部成像传感器等）、棉花根系RGB成像、棉花根系高光谱成像分析（900-1700nm）

技术指标：

• 节造单元为嵌入式操作系统，10英寸全中文触控屏，方便系统调试、试运行等
• 触控屏+PC端全中文GUI软件双沉节造，用户可通过PC端全中文GUI软件实现远程操控相机及平台
• 支持组合号令：最高可设置10条号令，实现无人值守工作
• 串口通讯和TCP/IP和谈，实现与单片机的通讯节造和远程通讯和谈
• 内置高清监督镜头、温湿度及光照传感器，实时监测主机箱体内部状态及环境参量
• 标配自动扫描轴60度倾斜，可预防倾斜根系造就盒的泥土扰动影响
• 自动扫描轴推扫速杜纂精度：1-40mm/s可调，移动精度1mm
• 有效扫描领域：标配100cm
• 样品托：标配RhizoBox根盒40cm宽（宽度可调，40cm为标配最大宽度）、最大高度可达100cm，可选配其它规格
• 样品托盘适配于单个大造就盆或多个幼造就盆，可凭据客户需要定造
• VNIR高光谱成像：

（1）波段领域：400-1000nm

（2）波段数：448通路

（3）光谱分辨率：FWHM 5.5nm

（4）空间像素：1024

（5）信噪比400:1

• SWIR近红表高光谱成像：

（1）波段领域：900-1700nm

（2）波段数：224通路

（3）光谱分辨率：FWHM 8nm

（4）空间像素：640

（5）信噪比：1000:1

• SpectrAPP®高光谱成像分析软件：可进行光谱融合、ROI选分辨析、光谱分析、频率直方图、自动鉴别分歧波段峰值，可分析NDVI、PRI、CRI、ARI、PSRI、NPQI、EVI、HI、WBI等近百种光谱指数，可凭据需要定造增长光谱指数
• 标配RGB彩色成像：分辨率2448×2048像素，CMOS 2/3“传感器，帧频74fps，信噪比40dB，2×2像元融合（binning），建设专业植物根系分析软件
• Thermo-RGB成像（选配）：

（1）Thermo-RGB融合分析技术，蕴含Thermo-RGB融合分析软件

（2）红表热成像分辨率：640×512像素，超分辨率模式可达1266×1010像素

（3）丈量温度领域：-25°C－150°C

（4）活络度：05°C（50mK）@30°C，可选配0.03°C活络度

（5）光谱领域：5－13.5μm

（6）传感器：非造冷红表焦平面感应器，已多点校准（具校准证书）

（7）16Mpx RGB成像，1/2.8”CMOS传感器

（8）可分析根系深度、根系宽度、凸包面积、总长、根系面积（相对生物量）等根系表型数据

（9）红表热成像分析软件具备调色板（天然、彩虹、灰度、梯度等色彩组合）、差值技术、温度领域设置（以扭转色彩散布或凸起选择领域等）、等温线模式、选分辨析（点、线、多边形等）、温度扫描（显示所选线的温度散布曲线等）、剖面温度、功夫图等；可显示图片信息；具备汇报模式等；可进行节造设置

• 多通路智能LED造就台，RGBW四通路智能调整LED光源，0-100%可调，可仿照昼夜节律、分歧光配方等，最大光强300微摩尔/平米.秒
• 叶绿素荧光成像单元（选配）：

（1）专业高活络度叶绿素荧光成像CCD，帧频50fps，分辨率720×560像素，像素大幼6×8.3µm

（2）光化学光最大1000µmol.m^-2. s^-1可调，鼓和脉冲3900µmol.m^-2. s^-1

（3）可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭分析、光响应曲线等protocols

（4）50多个叶绿素荧光自动丈量分析参数，蕴含：Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等，自动形成叶绿素荧光参数图

（5）自动同步显示叶绿素荧光参数及参数图、叶绿素荧光动态曲线、叶绿素荧光参数频率直方图

• 系统平台规格：标配约145cm×60cm×160cm（长×宽×高）、沉量约50kg

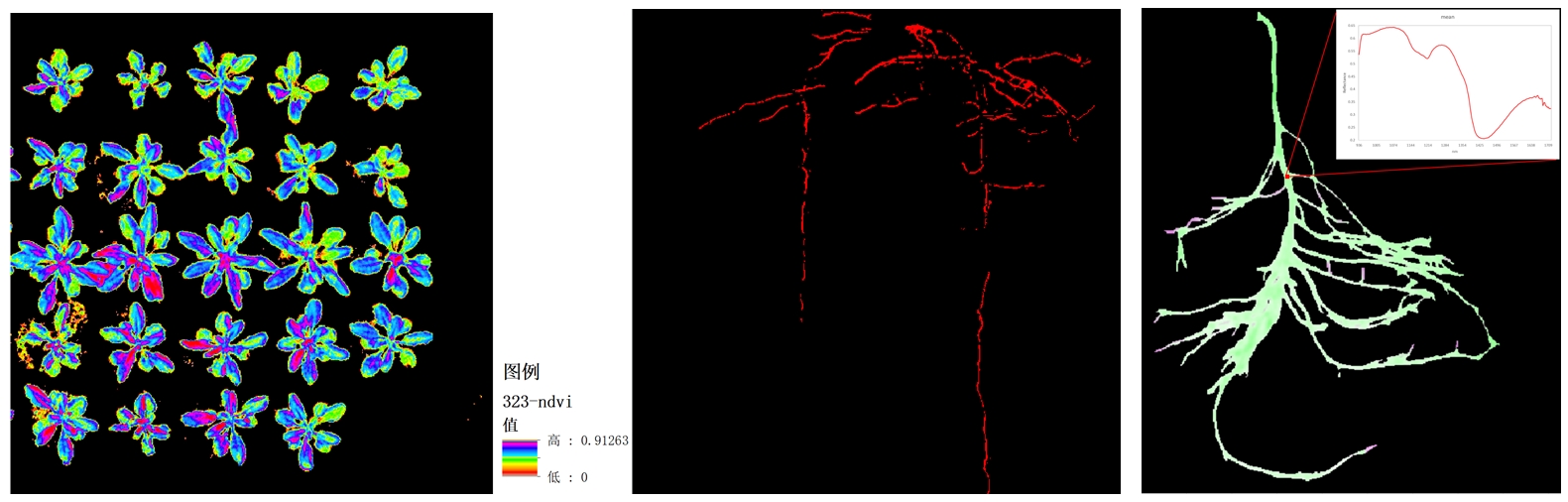

左图为顶部冠层高光谱成像（NDVI），右图为根系成像提
。‥coTech®尝试室提供）
