根系是根际生态学的重要钻研对象，也是地下生态学的关键身分。根系钻研重要选取微根窗技术（MiniRhizotron），出格是VSI-BARTZ根系分析系统，原美国Bartz公司出产的BTC微根窗根系观测系统，成为微根窗技术钻研根系的经典仪器设备（“The most commonly used MR(Minrhizotron) systems are produced by Bartz Technology Corporation”——引自Eshel, A. & Beeckman, T. Plant Roots: The Hidden half. 4^th edition. CRC Press, New York,USA. 2013）。单纯选取微根窗技术钻研植物根系时，通明维根管通常选取纵向（通常成45度角度）插入泥土剖面的法子，这种纵向安插法容易造成根系沿维根管成长，从而造成误差。通过与蒸渗仪技术结合，维根管能够水平装置——相当于在泥土剖面分歧深度设置一个根系观测样带，不仅能够预防纵向装置造成的误差，还能够对根系进行三维动态观测分析，结合蒸渗仪泥土剖面水分、温度等监测技术，能够全面分析根系时空动态及其影响因子、胁迫响应等，成为地下生态学、根际生态学等钻研的沉要伎俩。

SoilTron-Rhizo根系生态观测蒸渗仪全面吸收了德国蒸渗仪技术和美国微根窗技术，系统由Soiltron^?主体结构（尺度配置有Rhizo-50和Rhizo-80两种型号，直径别离为50cm和80cm）、微根窗根系成像观测单元、传感器及数据采集系统组成，传感器及数据采集系统由欧洲出产，微根管成像系统由美国出产。系统重要技术特点及机能指标如下：

1. 蒸渗仪主体由Rhizo-50和Rhizo-80两种规格型号供选配：Rhizo-50底面积2000cm2，标配高度100cm，蒸渗仪不锈钢柱体厚度3mm；Rhizo-80底面积5000 cm2（直径80cm），标配高度150cm选配，蒸渗仪不锈钢柱体厚度4mm

2. Rhizo-50尺度配置4层维根管根系观测，及相应4层泥土水分和泥土温度监测；Rihzo-80尺度配置5层维根管根系观测，及相应5层泥土水分和泥土温度监测；可选配泥土张力计监。

3. TRIME PICO 32 智能泥土水分温度传感器：

a. TDR技术，高精度、高不变性

b. 丈量领域0-100%体积含水量，丈量体积250ml

c. 丈量精度：0-40%体积含水率±1%，40-70%体积含水率±2%

d. 丈量沉复精度 0-40%体积含水率±0.2%，40-70%体积含水率±0.3%

e. 泥土温度丈量领域：-15℃－50℃（可定造其他温怀抱程，或选配-30－50℃温度传感器），精度±0.2℃

f. 防护等级：IP68

4. 微根窗根系成像观测系统：

a. 尺度配置测管长度22”（用于Rhizo-50）或28”（用于Rhizo-80）

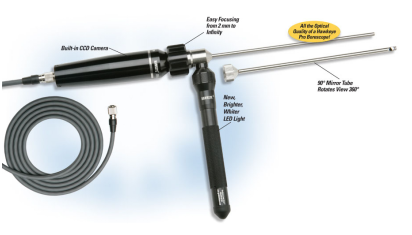

b. 微根管镜内置数码摄像镜头，图像传感器为Super HAD II 1/3-type IT CCD，活络度2000 lx at F1.4 AGC: 0dB，视野FOV 55°，带360°视野可旋转镜管；可充电式光纤照明

c. 图像有效像素H x V：768 x 494 pixels，525线，30帧/秒

5. 标配RootFly微根窗专业根系分析软件分析微根窗图片中根系的长度、直径、根系色彩、根系成长率和殒命率等；可选配WinRhizo根系分析软件

6. 可选配VSI-BARTZ根系分析系统，具备超高分辨率（2500dpi）成像（具体参数指标拜见有关资料）

7. 16通路数据采集器（可选配32通路），16比特分辨率，± 20 mV 至 ± 2.5 V 8领域输入，精确度0.03%，可存储220000组带功夫戳的数据（数据可存储1年以上），丈量距离3秒至4幼时可调，数据均匀距离3秒至4幼时，支持GSM/GPRS/Internet远程数据传输，电压6.5－15VDC，待机耗电150μA，丈量耗电15mA，3V锂电备用电池可使用5年以上，工作温度-20－60°C；

8. 专业数据下载分析软件，可进行数据下载、数据在线观测、柱状图、数据建复、统计分析（如每幼时均匀、逐日均匀、总计、最幼值、最大值、数据有关分析、回归分析）与图表展示及系统设置等；

9. GPRS无线数据传输职能，打开专业软件界面后，只有衔接上网即可随时下载浏览数据；

10. 渗漏水监测与抽样（选配）：100ml翻斗，渗漏水抽样优先，每翻斗1%，250ml PE采样瓶，REED传感器，最大流量5000ml/min
