  FluorTron植物光合表型成像分析技术基于高分辨率、高活络度叶绿素荧光动态成像技术、多通路调造智能LED光源技术及机械视觉技术
，对植物表型出格是光合生理表型进行非接触、非危险、数字化、可视化成像分析（可客户定造高通量表型分析）
，用于植物表型分析、植物光合生理钻研检测、胁婆纂抗性检测与筛选等。

重要技术特点：

• 高分辨率
  ，高活络度叶绿素荧光动态成像
  ，可自动运行如下Protocols：
  1. 荧光淬灭分析
  2. 光响应曲线
  3. Kautsky诱导效应及叶绿素荧光急剧动力学曲线
• 可选配叶绿素荧光多光谱成像
  ，同时对叶绿素含量指数进行成像分析
• 可同时进行植物状态分析
  ，如长度、宽度、投影面积（相对生物量）、凸包面积、圆度等
• 可选配温控主机箱系统

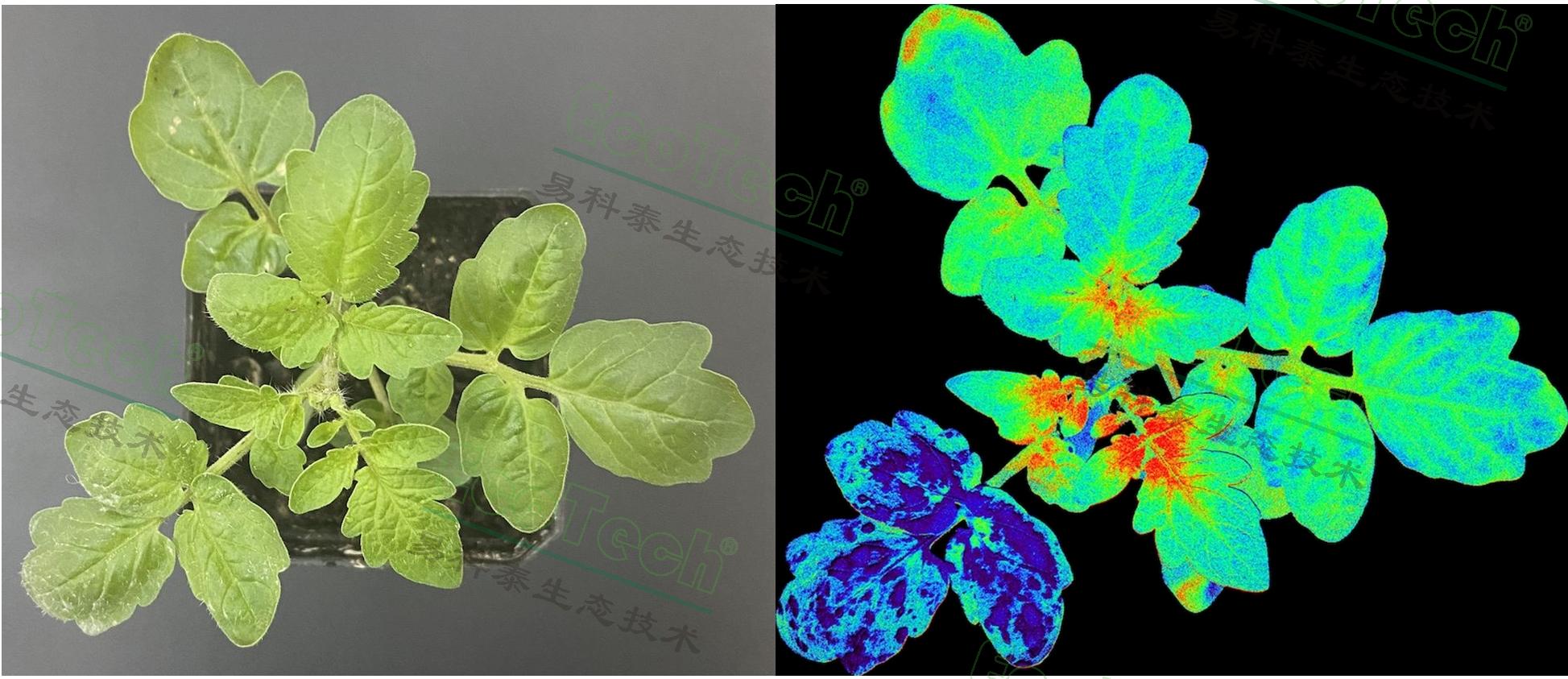

上左图为番茄RGB成像
，右图为叶绿素荧光Rfd成像
，番茄植株左下角复叶施加光合作用阻断剂DCMU

技术指标：

• 叶绿素荧光成像丈量参数：Fo、Fm、Fp、Ft、Fs、Fm’、Fv/Fm（QYmax）、?F/Fm’（YPSII）、Fv/Fo、NPQ、Rfd、qP、Y(NPQ)、Y(NO)、EXC、1-qP、rETR等
• 可客户定造分歧Protocols
• 光响应曲线成像分析
• 成像面积：≥20cm x 20cm
  ，可选配50x50cm或其它成像面积
• 叶绿素荧光成像分辨率：2448x2048像素
• 状态参数：投影面积（相对生物量）、长度、宽度、长宽比、凸包面积、ROI面积、圆度等常见状态参数
• 传感器：500万像素2/3”CMOS
• 像元大。45µm x 3.45µm
• 最大帧频：≥70fps
• 曝光功夫：15µs-10s
• Binning：支持1x1和2x2
• 引发光：蓝色LED引发光源
  ，可选配红蓝双色引发光或RGB三色引发光
• ？槭骄弑缚衫┐笮
  ，可扩大选配Thermo-RGB成像
  ，或多光谱成像等
• Thermo-RGB成像：具备红表热成像与RGB成像融合分析职能
  ，对分歧ROI进行温度、色彩及状态分析
  ，蕴含最低温度、最高温度、均匀温度、温度频率直方图、图像宰割分析（如光照叶片温度、阴影叶片温度——反映分歧光照前提下的光合状态和气孔行为）
• 可选配侧面多职能高光谱成像职能
  1. 蕴含高光谱成像、多光谱成像、Red-Edge光谱成像、近红表成像、RGB成像等
     ，可进行高分辨率色彩分析（可分辨100多种色彩）
     ，丈量参数蕴含结构指数、色素指数、叶黄素循环色素指数、生理与衰老指数（蕴含健全指数）、光合物候指数、N指数、水含量指数等50多个参数
  2. 侧面状态分析职能：高度、冠层宽度、冠层侧面面积、冠层侧面凸包面积等
  3. 具备截面参数分析职能
  4. 叶绿素荧光高光谱成像（选配）
     ，稳态叶绿素荧光高光谱成像分析
  5. UV-MCF成像分析职能（可凭据预算和需要选配）
  6. 可选配360度旋转平台
     ，由操作系统自动调控旋转角度等
     ，已进行三维成像分析

其它有关产品：

1. FluorTron多职能高光谱成像系统
   ，高光谱成像、叶绿素荧光成像、UV-MCF植物荧光成像职能
2. FluorTron叶绿素荧光光谱成像分析系统
   ，客户定造系统
   ，可运行叶绿素荧光动态成像与光谱成像、Red-Edge光谱成像
   ，高活络度每秒可达120个数据立方
3. FluorTron植物多光谱荧光成像系统
   ，蕴含植物胁婆渍导次级代谢产品蓝绿荧光Fb、Fg及叶绿素荧光F685、F740等
4. PhenoTron-PTS植物表型成像分析系统
   ，叶绿素荧光成像、多光谱荧光成像、高光谱成像、Thermo-RGB成像
5. ？槭街参锉硇统上穹治鱿低
   ，叶绿素荧光成像、多光谱荧光成像、Thermo-RGB成像
6. 移动式叶绿素荧光成像系统
   ，叶绿素荧光成像
   ，多光谱荧光成像、高光谱成像、Thermo-RGB成像
7. ET-LEDIF叶绿素荧光光谱监测系统
   ，光合光源（红蓝光）造就
   ，叶绿素荧光光谱监测
   ，可选配冠层温度监测等
